產品簡介：

　　TN 系列板式換熱器具有體積小、易于拆裝、維修便利等特點。廣泛應用于區域供熱、食品加工、制藥、石油化工、電力、冶金等各個行業。我公司生產的板式換熱器最高使用溫度為250^oC，最高使用壓力為2.5MPa，最大組裝面積可達2000m²，最大流量為3000t/h 。

　　產品特點：

　　◆采用超細網絡的數值模擬技術結合精密的實驗測量方法，設計出流動和傳熱性能優越的換熱板片。

　　◆板片在低流速下能夠產生高溫流及高換熱系數。

　　◆與其他制造商的板片相比.在其它條件相同的情況下，板片在一定的換熱系數下具有更小的阻力系數。

　　◆人字形波紋板片在板片之間形成多達數千個接觸點。壓制的板片具有極高的精度，它使得板片之間的接觸點承壓均勻，從而能承受高達2SMPA 以上的壓力。

　　◆板片的進口分流區設計有流線引導槽，它具有拉近不同流道的流動阻力差別的作用.使得流體在板片換熱區域均勻分布.從而避免了不均勻流量分配和流動死角所帶來的換熱效率下降，點蝕和結垢等弊端。

板片材質：

　　◆不銹鋼

　　材料牌號1.4301(AISI 304)

　　材料牌號l.4401(Atsl 316)

　　材料牌號1.4439(AisI 317)

　　材料牌號1.4404(AISI 316L)

　　材料牌號1.4462(雙相2205 )

　　材料牌號1.4539( AISI 904L)

　　材料牌號1.4529(254 SMO)

　　◆特殊合金

　　哈氏合金C-276

　　工業純鈦TA1-A

　　欽鈀合金Ti-Pd

　　
墊片材料及其適用范圍：

　　◆丁睛橡膠(NBR)溫度范圍-15oC-110OC，水、海、水、油、鹽水;：

　　◆三元乙丙橡膠(EPDM)溫度范圍-25oC-160oC ，食品、飲料、熱水、蒸汽、酸、堿;

　　◆氫化丁睛橡膠(HNBR)溫度范圍「30oC-150oC，高溫油;

　　◆氟橡膠(viton)溫度范圍-25oC-250oC，酸、堿、高溫油。

　　密封墊與密封槽

　　密封墊一律采用國際上聲譽顯著的廠家所提供的原料制造面成，有很長的使用壽命。其獨特設計的“凸”形截面能大大增強密封性。

　　密封墊在冷熱流體間設置兩道內密封之間是泄露區。無論冷流體還是熱流體的內密封發生損壞，所泄露的流體都會經泄漏區從特別沒計的密封墊泄淵漏孔流到外界，面不會相互摻混。

　　板片密封槽兩側都有連續分布的側邊，而且通常一側是直邊，另一側是不規則波紋狀的側邊。連續的側邊能對密封墊起到強有利的支撐，而波紋狀的板片側邊與波紋狀的密封墊側邊正好相互咬合，使密封墊在板片上固定的更加牢固，不易因壓力波動等原因而滑出密封槽。

　　最新開發的免粘新TN 系列膠墊，不僅使得TN 系列免粘結密封墊的安裝十分簡便，而且密封墊外側的山脊狀凸物正好與另一片背部的凹槽相吻合，使得整個板片組在夾緊時相互卡住，避免錯位。

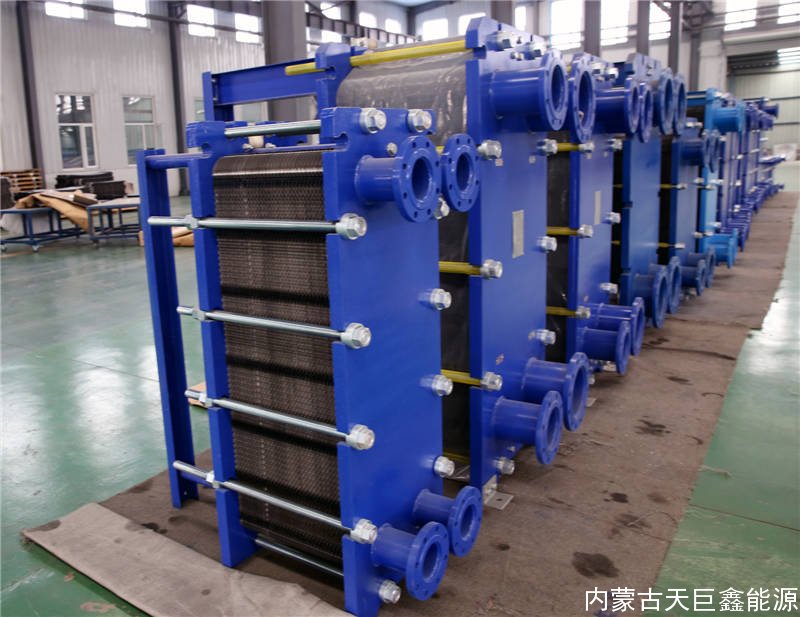

　　TN 系列板式換熱器

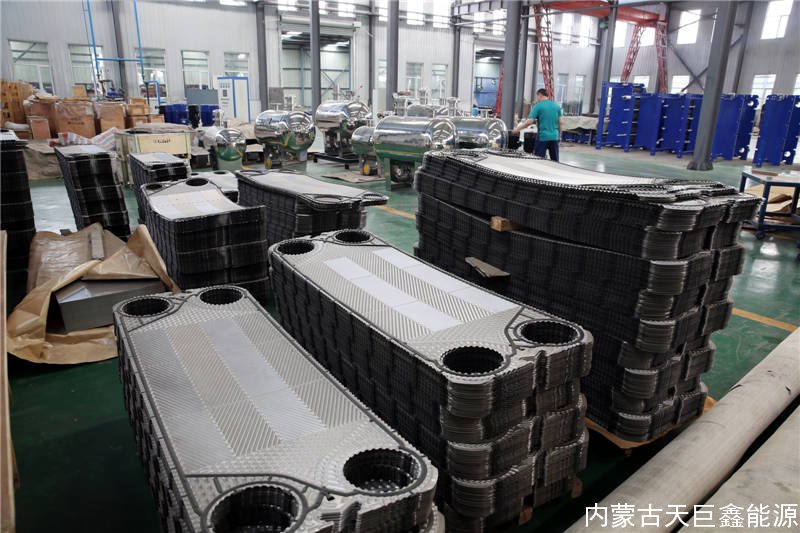

　　豐富的板片家族

　　TN系列板式換熱器按寬度劃分為18 個系列共計40 多個型號，每個系列有1至4 種寬度和角孔尺寸相同但長度不同的型號。

　　每個型號又分為大角度(“人”字形波紋)和小角度(“人”字形波紋)兩種角度的板片(超深槽的“自由流”板片除外) 。

　　上述的板片涵蓋了線槽、深槽和超深槽三種不同槽深的規格，組裝后分別形成了窄通道和超寬通道的板式換熱器。

　　用戶運行工況的最佳匹配

　　板片的換熱性能和流動性能隨著板片的寬度，長度，槽深或波紋角度的不同而不同，從而組裝成各種各樣的，能滿足用戶千變萬化要求的板式換熱器。板片型號越多，滿足的程度越好。這是因為每個型號的板片都能涵蓋一定范圍的熱力工況范圍。實際應用的工況參數離最佳工況范圍越遠，效率越低。豐富板片型號，使得它很容易針對用戶的運行工況找到最佳匹配的型號。

　　豐富的板片型號所帶來的優勢

　　熱效率更高 針對同一工況，板式換熱器的面積往往不同于其它類型產品。熱效率高的換熱器不僅僅能節省投資，而且往往具有更高的板間流速，從而降低了板片的腐蝕和結垢速度。

　　全單流程設計 單流程設計是板式換熱器的最佳形式，因為單邊接管給用戶的安裝和維護工作帶來的極大的方便。多種大長寬比板片有效地涵蓋了傳熱單元數很大的運行工況，避免了其他同行不得不采用的多流程設計。

　　全單接管設訃 雙接管設計是雙邊接管，也是不提倡的板式換熱器設計形式。豐富的板片型號包括了許多大角孔的板片(最大500mm)，流量可達3000噸/小時。可完全避免雙接管設計。

　　滿足特殊要求 更加容易滿足用戶的諸如高度或長度的限制，接管尺寸要求，或臺數的限制等特殊要求。

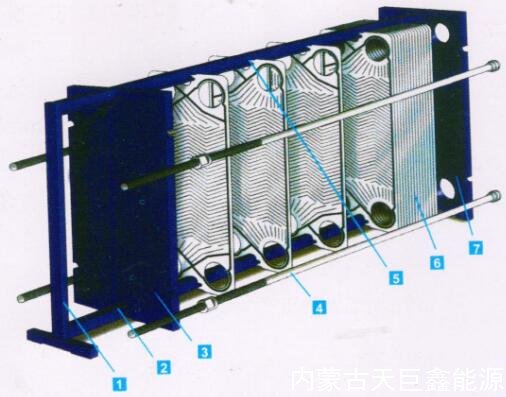

TN系列的板式換熱器由下列七個主要部分組成：

　　1、文架，以特定的規格，文撐相應的壓緊板和其中的板片。

　　2、導桿，支撐板片組和壓緊板上，并以此作安裝緊固的導向。

　　3，壓緊板，用于緊固板片組。

　　4，緊固螺栓，將板片和壓緊板緊固在一起，并密封板片組。

　　5. 懸掛梁，懸掛板組和壓扳，并導向安裝。

　　6，板片組，以成型板片和密封墊組成。

　　7，固定板，以固定側壓緊板片組，同時又是板式換熱器的壓緊承載板。

板式蒸發器、板式冷凝器

　　TN板式蒸發器、冷擬器的工作原理類似于板式換熱器，使用長方形的板片做為熱交換單元。按工作要求將板片加工成特殊的表面形狀。板片由不銹鋼或長期特種金屬制成。我們的板式蒸發器、冷疑器具有板式換熱器傳統熱系數高的特點，高于管式蒸發器、冷凝器15﹪-60%。只需有效溫差1-3oC就能正常工作，比其他類型蒸發、冷凝器器低很多。已經成功的應用于造紙廠、糖廠、乳品、化工等重要工業部門。

　　板式換熱器型號說明

　　型號示例說明:

　　換熱器型號TN10H一1.6/150

　　角孔直徑為DN100 大角度硬板，設計壓力I.6MPa，設計溫度150oC


　　可折寬流道換熱器

　　寬流道板換熱器板型采用獨特的粗波紋結構設計，適用于含固體、晶體、纖維和漿狀物質的介質，也適用干高黏度介質，它它填補了人字型波紋不能應用的特殊介質工況，并由于它擁有非常優秀的熱交換性能，易于拆卸清洗維護等特點，使該產品可廣泛應用干制糖、造紙以及食品和果汁工業等領域。與人字形板片比較結構特點： 流道間隙可以從5mm一12mm。根據用戶需求，寬——窄流道可自由組合。寬通道道沒有觸點，流通更順暢。

　　全焊式板式換熱器

　　全焊式板式換熱器的換熱板片，是由特種不銹鋼，以特制模具壓制而成。表面光滑不易結垢。其獨特的波紋設計使流體在較低的流速下也能產生湍流，傳熱效率高。整個板片束全部采用本體材料由氬弧焊焊接而成。不采用任何非金屬密封材料，因而有較高的耐溫、耐壓性能。適用于溫度從-195oC至538oC、工作壓力從真空至8.2MPa 的幾乎所有換熱工藝場合。

　　其它

　　釬焊板式換熱器用于相對可拆式換熱器壓力，溫度較高的工況環境，可通過溫度高達200oC、壓力達到3.0MPa 的工況下使用。

　　管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。

　　翅片管換熱器是氣體與液體熱交換器中使用最為廣泛的一種換熱設備。它通過在普通的基管上加裝翅片來達到強化傳熱的目的。

豐富的備品條件

　　Alfa Laval/阿法拉伐 板式換熱器板片，墊片。

　　vicarb/維卡勃(維克斯)換熱器板片，墊片。

　　APV/安培威 板式換熱器板片，墊片。

　　HISAKA/日阪 板式 換熱器板片，墊片。

　　GEA/基伊埃 板式換熱順板片，墊片。

　　API/叫艾普爾/Schmidt 史密特 換熱器板片，墊片。

　　TRANTER 傳特/舒瑞普 板式換熱器板片，墊片。

　　國內各廠換熱器板片，墊片。

　　SONDEX/桑德斯/換熱器板片，墊片。

　　換熱器用夾緊螺栓，墊圈，止動墊圈。
